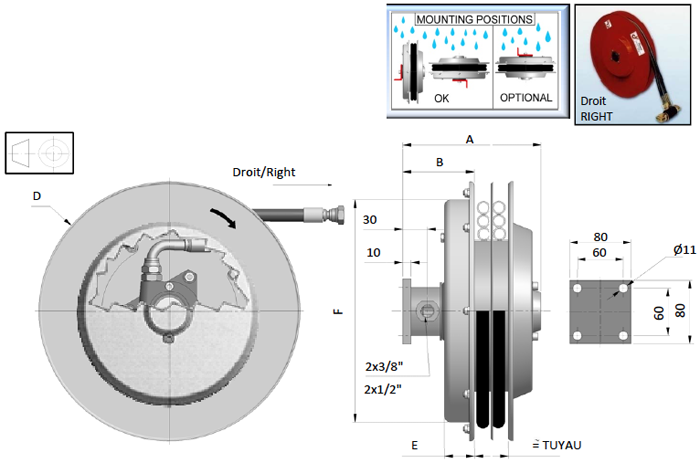

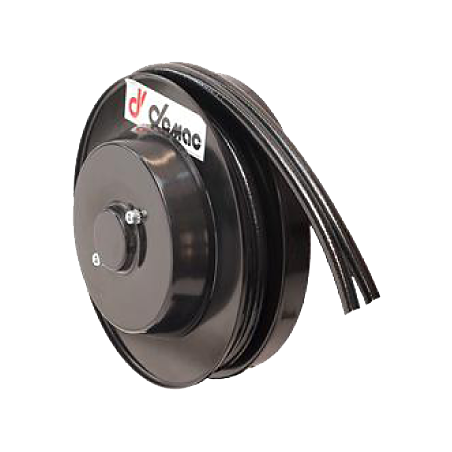

Type A2/F - 2 Tuyaux – avec bride plate
Enrouleurs Hydraulique :
2 tuyaux simples
- Pour tuyaux simples
- Avec collerette centrale additionnelle de séparation des tuyaux
- Disponible en version Droite ou Gauche
- Fixation par bride plate
- Auto-enroulement permanent par ressort (tension constante)
PRESSION DE TRAVAIL MAX. 300bar en option 400bar
DEBIT MAXIMUM L/MIN 40
Debit maximum: 40 l/min
Pression de travail: standard 300 bar / en option 400 bar
Vitesse maximum du tuyau: 30 m/min
Plage de Température: -20/+80°C
A2D400=modèle droit/right model A2S400=modèle gauche/left model
|
Modèle droit
Right model |
A |
B |
D |
E |
F |
Sans tuyau Without hose |
Ø |
Avec tuyau - with hose 1SN / 2SN |
Avec tuyau - with hose 4SP |
||||||
|
Long. totale Total length |
Long. utile Usable length |
1SN |
2SN |
Long. totale Total length |
Long. utile Usable length |
4SP |
|||||||||
|
mm |
kg |
XX=1SN |
XX=2SN |
XX=4SP |
|||||||||||
|
m |
m |
m |
m |
||||||||||||
|
A2D296.06.XX/F |
161 |
75 |
295 |
35 |
291 |
13 |
1/4" |
2,3 |
2,0 |
- |
- |
||||
|
A2D296.08.XX/F |
5/16" |
1,4 |
1,1 |
- |
- |
||||||||||
|
A2D296.10.XX/F |
3/8" |
1,5 |
1,2 |
- |
- |
||||||||||
|
A2D296.12.XX/F |
1/2" |
1,5 |
1,2 |
- |
- |
||||||||||
|
A2D321.06.XX/F |
161 |
82 |
325 |
37 |
272 |
13,5 |
1/4" |
3,3 |
3,0 |
- |
- |
||||
|
A2D321.08.XX/F |
5/16" |
2,3 |
2,0 |
- |
- |
||||||||||
|
A2D321.10.XX/F |
3/8" |
2,4 |
2,1 |
- |
- |
||||||||||
|
A2D321.12.XX/F |
1/2" |
1,5 |
1,2 |
- |
- |
||||||||||
|
A2D341.06.XX/F |
161 |
82 |
340 |
37 |
272 |
14 |
1/4" |
3,3 |
3,0 |
- |
- |
||||
|
A2D341.08.XX/F |
5/16" |
3,3 |
3,0 |
- |
- |
||||||||||
|
A2D341.10.XX/F |
3/8" |
2,4 |
2,1 |
- |
- |
||||||||||
|
A2D341.12.XX/F |
1/2" |
2,5 |
2,2 |
- |
- |
||||||||||
|
A2D370.06.XX/F |
161 |
82 |
370 |
37 |
272 |
14,5 |
1/4" |
4,3 |
4,0 |
- |
- |
||||
|
A2D370.08.XX/F |
5/16" |
4,4 |
4,1 |
- |
- |
||||||||||
|
A2D370.10.XX/F |
3/8" |
3,5 |
3,2 |
- |
- |
||||||||||
|
A2D370.12.XX/F |
1/2" |
3,6 |
3,3 |
- |
- |
||||||||||
|
A2D400.06.XX/F |
161 |
82 |
400 |
47 |
322 |
15 |
1/4" |
5,5 |
5,2 |
- |
- |
||||
|
A2D400.08.XX/F |
5/16" |
5,7 |
5,4 |
- |
- |
||||||||||
|
A2D400.10.XX/F |
3/8" |
4,6 |
4,3 |
- |
- |
||||||||||
|
A2D400.12.XX/F |
1/2" |
3,6 |
3,3 |
- |
- |
||||||||||
|
A2D420.06.XX/F |
161 |
82 |
420 |
47 |
322 |
19 |
1/4" |
6,7 |
6,2 |
- |
- |
||||
|
A2D420.08.XX/F |
5/16" |
5,7 |
5,2 |
- |
- |
||||||||||
|
A2D420.10.XX/F |
3/8" |
4,6 |
4,3 |
- |
- |
||||||||||
|
A2D420.12.XX/F |
1/2" |
3,6 |
3,1 |
- |
- |
||||||||||
|
A2D470.06.XX/F |
161 |
82 |
478 |
47 |
322 |
21 |
1/4" |
9,5 |
9,0 |
- |
- |
||||
|
A2D470.08.XX/F |
5/16" |
8,4 |
7,9 |
- |
- |
||||||||||
|
A2D470.10.XX/F |
3/8" |
7,3 |
6,8 |
- |
- |
||||||||||
|
A2D470.12.XX/F |
1/2" |
6,3 |
5,8 |
3,6 |
3,3 |
||||||||||
|
Modèle droit
Right model |
A |
B |
D |
E |
F |
Sans tuyau Without hose |
Ø |
Avec tuyau - with hose 1SN / 2SN |
Avec tuyau - with hose 4SP |
||||||
|
Long. totale Total length |
Long. utile Usable length |
1SN |
2SN |
Long. totale Total length |
Long. utile Usable length |
4SP |
|||||||||
|
mm |
kg |
XX=1SN |
XX=2SN |
XX=4SP |
|||||||||||
|
m |
m |
m |
m |
||||||||||||
|
A2D520.06.XX/F |
171 |
92 |
520 |
47 |
322 |
23 |
1/4" |
11,1 |
10,6 |
- |
- |
||||
|
A2D520.08.XX/F |
5/16" |
9,9 |
9,4 |
- |
- |
||||||||||
|
A2D520.10.XX/F |
422 |
3/8" |
8,9 |
8,4 |
- |
- |
|||||||||
|
A2D520.12.XX/F |
1/2" |
7,9 |
7,4 |
5,0 |
4,7 |
||||||||||
|
A2D570.06.XX/F |
171 |
92 |
570 |
47 |
422 |
28 |
1/4" |
14,5 |
14,0 |
- |
- |
||||
|
A2D570.08.XX/F |
5/16" |
11,6 |
11,1 |
- |
- |
||||||||||
|
A2D570.10.XX/F |
3/8" |
10,6 |
10,1 |
- |
- |
||||||||||
|
A2D570.12.XX/F |
1/2" |
9,7 |
9,2 |
6,7 |
6,2 |
||||||||||
|
A2D600.06.XX/F |
171 |
92 |
620 |
47 |
422 |
34 |
1/4" |
16,3 |
15,8 |
- |
- |
||||
|
A2D600.08.XX/F |
5/16" |
15,2 |
14,7 |
- |
- |
||||||||||
|
A2D600.10.XX/F |
3/8" |
12,3 |
11,8 |
- |
- |
||||||||||
|
A2D600.12.XX/F |
1/2" |
11,4 |
10,9 |
8,5 |
8,0 |
||||||||||
|
A2D650.06.XX/F |
181 |
102 |
650 |
57 |
422 |
37 |
1/4" |
18,3 |
17,8 |
- |
- |
||||
|
A2D650.08.XX/F |
5/16" |
17,2 |
16,7 |
- |
- |
||||||||||
|
A2D650.10.XX/F |
3/8" |
14,3 |
13,8 |
- |
- |
||||||||||
|
A2D650.12.XX/F |
1/2" |
11,8 |
11,3 |
10,5 |
10,0 |
||||||||||
|
A2D700.06.XX/F |
181 |
102 |
720 |
57 |
532 |
40 |
1/4" |
22,5 |
22,0 |
- |
- |
||||
|
A2D700.08.XX/F |
5/16" |
19,3 |
18,8 |
- |
- |
||||||||||
|
A2D700.10.XX/F |
3/8" |
18,5 |
18,0 |
- |
- |
||||||||||
|
A2D700.12.XX/F |
1/2" |
15,0 |
14,5 |
12,6 |
12,1 |
||||||||||
|
A2D800.08.XX/F |
226 |
122 |
820 |
67 |
532 |
47 |
5/16" |
24,0 |
23,5 |
- |
- |
||||
|
A2D800.10.XX/F |
3/8" |
20,3 |
19,8 |
- |
- |
||||||||||
|
A2D800.12.XX/F |
1/2" |
19,3 |
18,8 |
17,2 |
16,7 |
||||||||||
