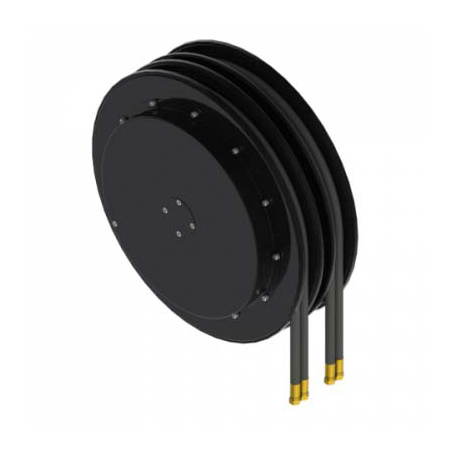

Type M4 - Double Enrouleur - 2 Tuyaux Doubles
Enrouleurs Hydraulique :
Quadruple tuyau
- Pour 2 tuyaux doubles avec soudure thermoplastique
- Avec 2 enrouleurs indépendants (ressort indépendants)
- Disponible en version Droite ou Gauche
- Fixation par bride plate
- Auto-enroulement permanent par ressort (tension constante)
DEBIT MAXIMUM L/MIN 40
Convient notamment pour les chariots élévateurs, grues, bras télescopiques, etc...
Debit maximum: 40 l/min
Pression de travail: standard 300 bar / en option 400 bar
Vitesse maximum du tuyau: 30 m/min
Plage de Temperature: -20/+80°C

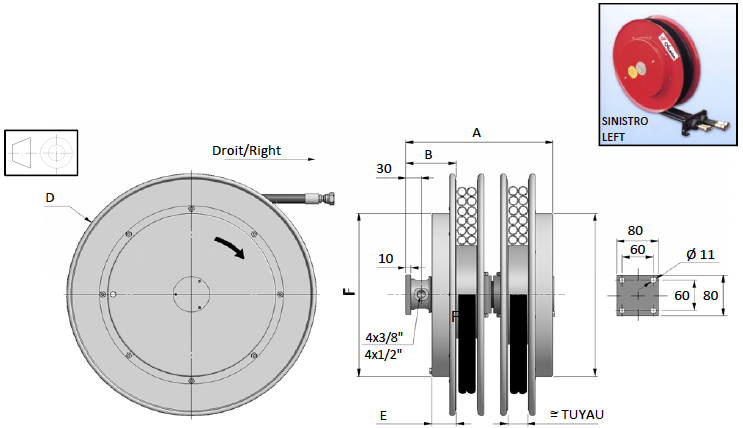

M4D400=modèle droit/right model M4S400=modèle gauche/left model
|
Modèle droit
Right model |
A |
B |
D |
E |
F |
Sans tuyau Without hose |
Avec tuyau - with hose |
||||||||
|
Ø |
Long. totale Total length |
Long. utile Usable length |
R7 |
R8 |
B1 |
B2 |
T2 |
||||||||
|
mm |
kg |
XX=R7 |
XX=R8 |
XX=B1 |
XX=B2 |
XX=T2 |
|||||||||
|
m |
m |
||||||||||||||
|
M4D370.06.XX |
282 |
97 |
370 |
47 |
272 |
30 |
1/4" |
6,0 |
5,7 |
||||||
|
M4D370.08.XX |
5/16" |
5,3 |
5,0 |
||||||||||||
|
M4D370.10.XX |
3/8" |
4,5 |
4,2 |
||||||||||||
|
M4D370.12.XX |
292 |
107 |
1/2" |
3,5 |
3,2 |
||||||||||
|
M4D400.06.XX |
282 |
97 |
400 |
47 |
272 |
31 |
1/4" |
7,3 |
7,0 |
||||||
|
M4D400.08.XX |
5/16" |
6,5 |
6,2 |
||||||||||||
|
M4D400.10.XX |
3/8" |
5,6 |
5,3 |
||||||||||||
|
M4D400.12.XX |
292 |
107 |
1/2" |
4,5 |
4,2 |
||||||||||
|
M4D420.06.XX |
282 |
97 |
420 |
47 |
322 |
42 |
1/4" |
8,6 |
8,1 |
||||||
|
M4D420.08.XX |
5/16" |
8,0 |
7,5 |
||||||||||||
|
M4D420.10.XX |
3/8" |
6,7 |
6,2 |
||||||||||||
|
M4D420.12.XX |
292 |
107 |
1/2" |
4,7 |
4,2 |
||||||||||
|
M4D470.06.XX |
282 |
97 |
478 |
47 |
322 |
44 |
1/4" |
11,5 |
11,0 |
||||||
|
M4D470.08.XX |
5/16" |
10,0 |
9,5 |
||||||||||||
|
M4D470.10.XX |
3/8" |
9,5 |
9,0 |
||||||||||||
|
M4D470.12.XX |
292 |
107 |
1/2" |
7,5 |
7,0 |
||||||||||
|
M4D520.06.XX |
282 |
97 |
520 |
47 |
422 |
53 |
1/4" |
14,5 |
14,0 |
||||||
|
M4D520.08.XX |
5/16" |
12,5 |
12,0 |
||||||||||||
|
M4D520.10.XX |
3/8" |
11,2 |
10,7 |
||||||||||||
|
M4D520.12.XX |
292 |
107 |
1/2" |
9,0 |
8,5 |
||||||||||
|
M4D570.06.XX |
282 |
97 |
570 |
47 |
422 |
75 |
1/4" |
17,5 |
17,0 |
NON RECOMMANDÉ - NOT RECOMMENDED |
|||||
|
M4D570.08.XX |
5/16" |
15,5 |
15,0 |
||||||||||||
|
M4D570.10.XX |
3/8" |
13,5 |
13,0 |
||||||||||||
|
M4D570.12.XX |
292 |
107 |
1/2" |
10,7 |
10,2 |
||||||||||
|
M4D600.06.XX |
282 |
97 |
620 |
47 |
422 |
77 |
1/4" |
21,0 |
20,5 |
||||||
|
M4D600.08.XX |
5/16" |
17,0 |
16,5 |
||||||||||||
|
M4D600.10.XX |
3/8" |
16,0 |
15,5 |
||||||||||||
|
M4D600.12.XX |
292 |
107 |
1/2" |
12,5 |
12,0 |
||||||||||
|
M4D650.06.XX |
282 |
97 |
650 |
47 |
422 |
79 |
1/4" |
22,5 |
22,0 |
||||||
|
M4D650.08.XX |
5/16" |
19,5 |
19,0 |
||||||||||||
|
M4D650.10.XX |
3/8" |
17,5 |
17,0 |
||||||||||||
|
M4D650.12.XX |
292 |
107 |
1/2" |
14,5 |
14,0 |
||||||||||
|
M4D700.06.XX |
282 |
97 |
720 |
47 |
532 |
81 |
1/4" |
27,0 |
26,5 |
||||||
|
M4D700.08.XX |
5/16" |
22,0 |
21,5 |
||||||||||||
|
M4D700.10.XX |
3/8"" |
20,0 |
19,5 |
||||||||||||
|
M4D700.12.XX |
292 |
107 |
1/2" |
16,0 |
15,5 |
||||||||||
|
M4D800.10.XX |
282 |
97 |
820 |
90 |
3/8" |
26,0 |
25,0 |
||||||||
|
M4D800.12.XX |
292 |
107 |
1/2" |
21,0 |
20,0 |
||||||||||
