  • Type S3 - 3 Tuyaux simples

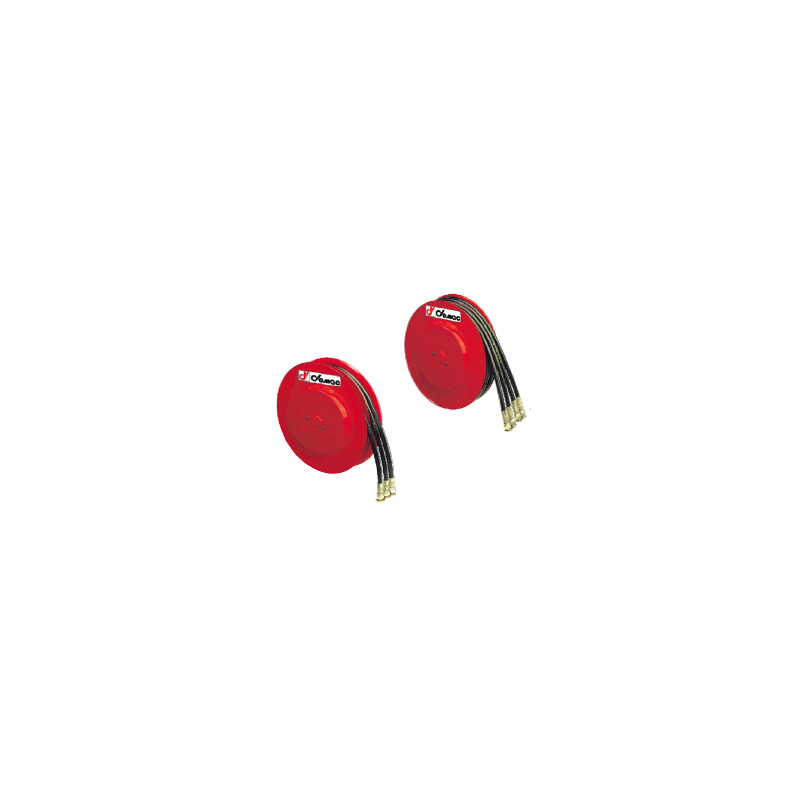

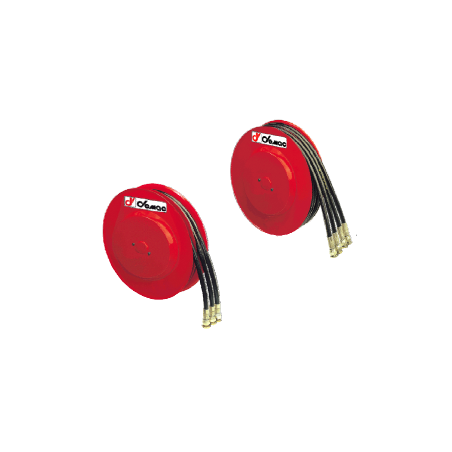

Type S3 - 3 Tuyaux simples

Enrouleurs Hydraulique :
3 tuyaux

- Pour 3 tuyaux simples
- Avec 2 collerettes additionnelles de séparation des tuyaux
- Disponible en version Droite ou Gauche
- Fixation par bride de montage
- Auto-enroulement permanent par ressort (tension constante)


PRESSION DE TRAVAIL MAX. 300bar en option 400bar
DEBIT MAXIMUM L/MIN 40

Fiche technique enrouleur Demac série S3 (PDF)

Debit maximum: 40 l/min

Pression de travail: standard 300 bar / en option 400 bar

Vitesse maximum du tuyau: 30 m/min

Plage de Température: -20/+80°C

S3D400=modèle droit/right model - S3S400=modèle gauche/left model

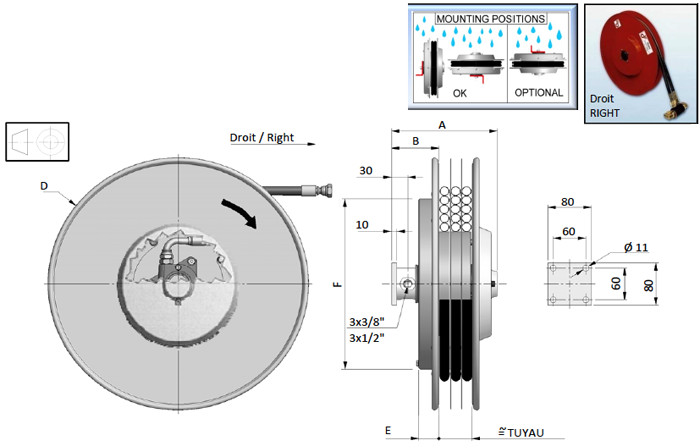

Demac S3 enrouleur hydraulique schéma technique

Modèle droit



Right model

A

B

D

E

F

Sans tuyau Without hose



Ø

Avec tuyau - with hose 1SN / 2SN

Avec tuyau - with hose 4SP

Long. totale Total length

Long. utile Usable length

1SN

2SN

Long. totale Total length

Long. utile Usable length

4SP

mm

kg



XX=1SN

XX=2SN

XX=4SP

m

m



m

m



S3D296.06.XX



161



75



295



35



291



17



1/4"

2,3

2,0



-

-



S3D296.08.XX

5/16"

1,4

1,1



-

-



S3D296.10.XX

3/8"

1,5

1,2



-

-



S3D296.12.XX



1/2"

1,5

1,2



-

-



S3D321.06.XX



161



82



325



37



272



18



1/4"

3,3

3,0



-

-



S3D321.08.XX

5/16"

2,3

2,0



-

-



S3D321.10.XX

3/8"

2,4

2,1



-

-



S3D321.12.XX



1/2"

1,5

1,2



-

-



S3D341.06.XX



161



82



340



37



272



19



1/4"

3,3

3,0



-

-



S3D341.08.XX

5/16"

3,3

3,0



-

-



S3D341.10.XX

3/8"

2,4

2,1



-

-



S3D341.12.XX



1/2"

2,5

2,2



-

-



S3D370.06.XX



161



82



370



37



272



20



1/4"

4,3

4,0



-

-



S3D370.08.XX

5/16"

4,4

4,1



-

-



S3D370.10.XX

3/8"

3,5

3,2



-

-



S3D370.12.XX



1/2"

3,6

3,3



-

-



S3D400.06.XX



161



82



400



47



322



21



1/4"

5,5

5,2



-

-



S3D400.08.XX

5/16"

5,7

5,4



-

-



S3D400.10.XX

3/8"

4,6

4,3



-

-



S3D400.12.XX



1/2"

3,6

3,3



-

-



S3D420.06.XX



161



82



420



47



322



24



1/4"

6,7

6,2



-

-



S3D420.08.XX

5/16"

5,7

5,2



-

-



S3D420.10.XX

3/8"

4,6

4,3



-

-



S3D420.12.XX



1/2"

3,6

3,1



-

-





Modèle droit



Right model

A

B

D

E

F

Sans tuyau Without hose



Ø

Avec tuyau - with hose 1SN / 2SN

Avec tuyau - with hose 4SP

Long. totale Total length

Long. utile Usable length

1SN

2SN

Long. totale Total length

Long. utile Usable length

4SP

mm

kg



XX=1SN

XX=2SN

XX=4SP

m

m



m

m



S3D470.06.XX



161



82



478



47



322



26



1/4"

9,5

9,0



-

-



S3D470.08.XX

5/16"

8,4

7,9



-

-



S3D470.10.XX

3/8"

7,3

6,8



-

-



S3D470.12.XX



1/2"

6,3

5,8



3,6

3,3



S3D520.06.XX



171



92



520



47



422



31



1/4"

11,1

10,6



-

-



S3D520.08.XX

5/16"

9,9

9,4



-

-



S3D520.10.XX

3/8"

8,9

8,4



-

-



S3D520.12.XX



1/2"

7,9

7,4



5,0

4,7



S3D570.06.XX



171



92



570



47



422



35



1/4"

14,5

14,0



-

-



S3D570.08.XX

5/16"

11,6

11,1



-

-



S3D570.10.XX

3/8"

10,6

10,1



-

-



S3D570.12.XX



1/2"

9,7

9,2



6,7

6,2



S3D600.06.XX



171



92



620



47



422



42



1/4"

16,3

15,8



-

-



S3D600.08.XX

5/16"

15,2

14,7



-

-



S3D600.10.XX

3/8"

12,3

11,8



-

-



S3D600.12.XX



1/2"

11,4

10,9



8,5

8,0



S3D650.06.XX



181



102



650



57



422



48



1/4"

18,3

17,8



-

-



S3D650.08.XX

5/16"

17,2

16,7



-

-



S3D650.10.XX

3/8"

14,3

13,8



-

-



S3D650.12.XX



1/2"

11,8

11,3



10,5

10,0



S3D700.06.XX



181



102



720



57



532



55



1/4"

22,5

22,0



-

-



S3D700.08.XX

5/16"

19,3

18,8



-

-



S3D700.10.XX

3/8"

18,5

18,0



-

-



S3D700.12.XX



1/2"

15,0

14,5



12,6

12,1



S3D800.08.XX



226



122



820



67



532



-



5/16"

24,0

23,5



-

-



S3D800.10.XX

3/8"

20,3

19,8



-

-



S3D800.12.XX



1/2"

19,3

18,8



17,2

16,7



Téléchargement

PDF - Demac enrouleur tuyau S3

Demac S3: Type S3 - 3 Tuyaux – Série Standard Enrouleurs Hydraulique : - Pour 3 tuyaux (mono-spirale) - Disponible en version Droite ou Gauche - Fixation par bride en L - Auto-enroulement permanent par ressort (tension constante) PRESSION DE TRAVAIL MAX. 300bar - 400bar en option DEBIT MAXIMUM L/MIN 40

Téléchargement (1.81MB)
