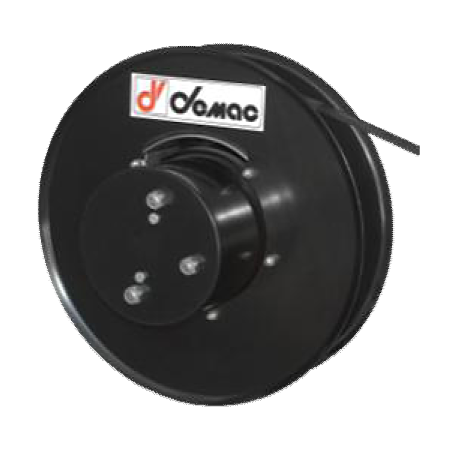

Demac CR.15 enrouleur pour 1 câble électrique

Série CR15 - 1 Câble Electrique

Enrouleurs de câbles :
Simple câble basse tension

- Pour câble de section de 1,5 mm carré
- Max. 36 contacts électriques
- Disponible en version Droite ou Gauche
- Fixation par bride en L
- Auto-enroulement permanent par ressort (tension constante)

Fiche technique enrouleur Demac série CR15 (PDF)

Tension Max. : 75 V

Courant Max. : 6 A

En Option: CANBus, Ethernet, Profinet (avec approbation)

Vitesse maximum du câble: 30 m/min

Degré de protection poussière et eau: IP 65

Plage de Température: -20/+60°C

CRD230 = modèle droit/right model - CRS230 = modèle gauche/left model

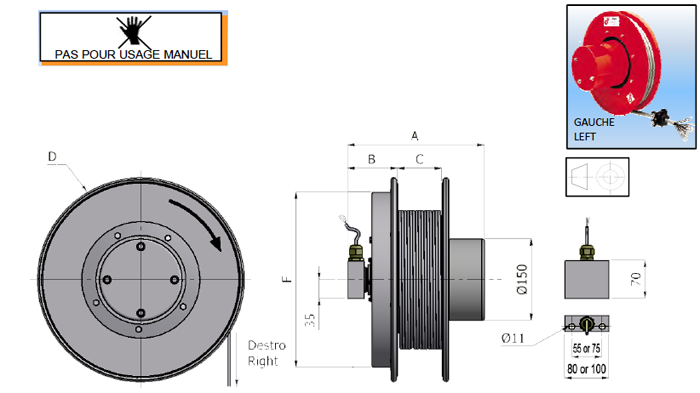

Demac CR.10 enrouleur câble schema technique

Câble/Cable			A	B	C	D	E	F	Sans Câble - Without cable		Avec Câble - With cable
									Usage horizontal Horizontal use	Usage vertical Vertical use	Usage horizontal - Horizontal use		Usage vertical - Vertical use
									Usage horizontal Horizontal use	Usage vertical Vertical use	Poids Weight	CODE	Poids Weight	CODE
Type	ø mm	Long. utile [m]	mm								Poids Weight		Poids Weight
Type	ø mm	Long. utile [m]	mm								kg		kg
2x1,5 mm²	8	6	161	82	-	235	30	228				CRD230.021506		CRD230.021506/V
		10	161	82	-	275	37	272				CRD270.021510		CRD270.021510/V
		15	161	82	-	370	37	322				CRD370.021515		CRD370.021515/V
		25	161	92	-	420	47	322				CRD420.021525		CRD420.021525/V
		30	161	92	-	478	47	422				CRD470.021530		CRD470.021530/V
		45	161	92	-	820	47	422				CRD800.021545		CRD800.021545/V
3x1,5 mm²	8	6	150	82	-	235	30	228				CRD230.031506		CRD230.031506/V
		10	210	82	-	275	37	272				CRD270.031510		CRD270.031510/V
		15	210	82	-	370	37	322				CRD370.031515		CRD370.031515/V
		25	210	92	-	420	47	322				CRD420.031525		CRD420.031525/V
		30	220	92	-	478	47	422				CRD470.031530		CRD470.031530/V
		45	220	92	-	820	47	532				CRD800.031545		CRD800.031545/V
4x1,5 mm²	8,6	5	230	82	-	235	30	228				CRD230.041505		CRD230.041505/V
		10	230	82	69	295	37	272				CRD295.041510		CRD295.041510/V
		15	230	92	63	340	47	272				CRD370.041515		CRD370.041515/V
		20	240	92	-	420	47	322				CRD420.041520		CRD420.041520/V
		25	240	92	60	478	47	422				CRD470.041525		CRD470.041525/V
		30	240	92	60	478	47	532				CRD470.041530		CRD470.041530/V
		35	240	92	-	620	47	532				CRD600.041535		CRD600.041535/V
		40	240	92	-	720	47	532				CRD700.041540		CRD700.041540/V
5x1,5 mm²	10	10	250	82		340	37	322				CRD340.051510		CRD340.051510/V
		15	250	92	-	378	37	322				CRD370.051515		CRD370.051515/V
		20	260	92	-	478	47	322				CRD470.051520		CRD470.051520/V
		25	260	92	-	520	47	422				CRD520.051525		CRD520.051525/V
		30	270	92	-	720	47	532				CRD700.051535		CRD700.051535/V

Câble/Cable			A	B	C	D	E	F	Sans Câble - Without cable		Avec Câble - With cable
									Usage horizontal Horizontal use	Usage vertical Vertical use	Usage horizontal - Horizontal use		Usage vertical - Vertical use
									Usage horizontal Horizontal use	Usage vertical Vertical use	Poids Weight	CODE	Poids Weight	CODE
Type	ø mm	Long. utile [m]	mm								Poids Weight		Poids Weight
Type	ø mm	Long. utile [m]	mm								kg		kg
7x1,5 mm²	12	10	250	82	63	340	37	322				CRD340.071510		CRD340.071510/V
		15	250	92	80	370	37	322				CRD370.071515		CRD370.071515/V
		20	260	92	80	420	47	422				CRD420.071520		CRD420.071520/V
		25	260	92	80	420	47	422				CRD420.071525		CRD420.071525/V
		35	270	92	80	720	47	532				CRD700.071535		CRD700.071535/V
12x1,5 mm²	15	10	285	92	-	400	37	322				CRD400.121510		CRD400.121510/V
		15	285	92	80	478	47	422				CRD470.121515		CRD470.121515/V
		20	285	92	106	520	47	422				CRD520.121520		CRD520.121520/V
		30	295	92	-	720	47	532				CRD700.121530		CRD700.121530/V
		35	295	92	-	720	47	532				CRD700.121535		-
16x1,5 mm²	17	10	340	92	-	400	47	322				CRD400.161510		CRD400.161510/V
		15	340	92	-	520	47	422				CRD520.161515		CRD520.161515/V
		20	350	92	-	570	47	422				CRD570.161520		CRD570.161520/V
		25	350	92	-	620	47	532				CRD600.161525		CRD600.161525/V
		35	350	92	-	820	47	532				CRD800.161535		-
20x1,5 mm²	20	20	360	92	-	620	47	532				CRD600.201520		CRD600.201520/V
20x1,5 mm²	20	30	360	92	-	720	47	532				CRD800.201530		CRD800.201530/V
24x1,5 mm²	20	10	380	92	-	520	47	422				CRD520.241510		CRD520.241510/V
		18	380	92	96	570	47	422				CRD570.241518		CRD570.241518/V
		20	380	92	-	620	47	532				CRD600.241520		CRD600.241520/V
		25	390	92	-	720	47	532				CRD700.241525		CRD700.241525/V
		30	390	92	-	820	47	532				CRD800.241530		CRD800.241530/V
		40	390	92	-	820	47	532				CRD800.241540		-
36x1,5 mm²	21,2	13	350	92	-	570	47	422				CRD570.361513		CRD570.361513/V
36x1,5 mm²	21,2	25	350	110	109	720	57	532				CRD700.361525		CRD700.361525/V

Téléchargement

PDF - Demac enrouleur câble CR15

Demac - Série CR15 - 1 Câble Electrique Enrouleurs de câbles : Simple câble basse tension - Pour câble de section de 1,5 mm carré - Max. 36 contacts électriques - Disponible en version Droite ou Gauche - Fixation par bride en L - Auto-enroulement permanent par ressort (tension constante)

Téléchargement (1.64MB)
